तरल ऊंचाई मैग्नेटोस्ट्रिक्टिव लेवल ट्रांसमीटर का निरंतर माप

तकनीकी मापदण्ड

उत्पाद परिचय:

वाटर टैंक लेवल गेज विभिन्न उद्यमों में आमतौर पर इस्तेमाल किया जाने वाला भंडारण उपकरण है, और प्रबंधन कर्मियों को टैंक में संग्रहीत सामग्री की निगरानी करनी चाहिए। प्रभावी प्रबंधन के लिए तरल स्तर, भंडार और गुणवत्ता जैसे महत्वपूर्ण डेटा मास्टर। भंडारण टैंक में पानी की टंकी का स्तर माप बहुत महत्वपूर्ण है। पानी के टैंक स्तर का गेज भंडारण टैंक के सुरक्षित, विश्वसनीय और कुशल संचालन को सुनिश्चित कर सकता है। प्रबंधकों को उम्मीद है कि एक वास्तविक समय ऑनलाइन माप उपकरण खोजने की उम्मीद है जो सस्ती है, एक लंबी सेवा जीवन है, उपयोग करना और बनाए रखना आसान है, और सटीकता आवश्यकताओं को पूरा कर सकता है।

पानी के टैंक स्तर का गेज वेवगाइड तार के चारों ओर एक पल्स वर्तमान चुंबकीय क्षेत्र उत्पन्न करता है जब गाइड वायर फैलता है। पानी के टैंक स्तर के गेज के मापने की छड़ के बाहर एक फ्लोट स्थापित किया जाता है, जो तरल स्तर में परिवर्तन के साथ मापने वाली छड़ के साथ ऊपर और नीचे जा सकता है। फ्लोट के अंदर स्थायी चुंबकीय छल्ले का एक सेट है। जब पल्स वर्तमान चुंबकीय क्षेत्र फ्लोट द्वारा उत्पन्न चुंबकीय रिंग चुंबकीय क्षेत्र से मिलता है, तो फ्लोट के चारों ओर चुंबकीय क्षेत्र परिवर्तन होता है, जिससे फ्लोट की स्थिति में एक टॉर्सनल वेव पल्स उत्पन्न करने के लिए मैग्नेटोस्ट्रिक्टिव सामग्री से बने वेवगाइड तार होता है। यह पल्स एक निश्चित गति पर वेवगाइड तार के साथ वापस प्रेषित होता है और पता लगाने के तंत्र द्वारा पता लगाया जाता है। पल्स करंट और टॉर्सनल वेव के बीच समय के अंतर को मापने से, फ्लोट की स्थिति, यानी तरल स्तर की स्थिति, सटीक रूप से निर्धारित की जा सकती है। पानी के टैंक स्तर के तकनीकी लाभ गेज: पानी के टैंक स्तर के गेज 1 मिमी की सटीकता के साथ उच्च परिशुद्धता स्वच्छ तरल स्तर माप के लिए उपयुक्त हैं। नवीनतम उत्पाद में 0 की सटीकता है। 1 मिमी। पानी के टैंक स्तर के गेज का उपयोग दो अलग -अलग तरल पदार्थों के बीच सीमा को मापने के लिए भी किया जा सकता है। विस्फोट प्रमाण डिजाइन, खतरनाक स्थितियों के लिए उपयुक्त, बुद्धिमान इलेक्ट्रॉनिक सर्किट डिजाइन वॉल्यूम की गणना कर सकता है; एकमात्र जंगम घटक फ्लोट है, जिसमें बेहद कम रखरखाव है।

काम के सिद्धांत

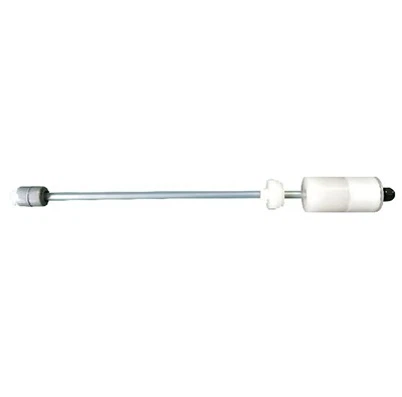

वाटर टैंक लेवल गेज (मैग्नेटोस्ट्रिक्टिव फ्लोटिंग बॉल फ्यूल लेवल सेंसर) का संरचनात्मक हिस्सा स्टेनलेस स्टील पाइप (छड़ें), मैग्नेटोस्ट्रिक्टिव तारों (वेवगाइड तारों), मूव्ड फ्लोट्स (स्थायी मैग्नेट के साथ), और अन्य भागों से बना है, जैसा कि दिखाया गया है, से बना है, जैसा कि दिखाया गया है, जैसा कि दिखाया गया है। आकृति में।

जब पानी की टंकी का स्तर गेज संचालित होता है, तो सर्किट पार्ट वेवगाइड तार पर एक पल्स करंट को उत्तेजित करेगा, जो वेवगाइड तार के साथ फैलने पर वेवगाइड तार के चारों ओर एक पल्स इलेक्ट्रोमैग्नेटिक क्षेत्र उत्पन्न करेगा। पानी के टैंक स्तर के गेज के मापने की छड़ के बाहर एक फ्लोट स्थापित किया जाता है, जो तरल स्तर में परिवर्तन के साथ मापने वाली छड़ के साथ ऊपर और नीचे जा सकता है। फ्लोट के अंदर स्थायी चुंबकीय छल्ले का एक सेट है। जब पल्स वर्तमान चुंबकीय क्षेत्र फ्लोट द्वारा उत्पन्न चुंबकीय रिंग चुंबकीय क्षेत्र से मिलता है, तो फ्लोट के चारों ओर चुंबकीय क्षेत्र परिवर्तन होता है, जिससे फ्लोट की स्थिति में एक टॉर्सनल वेव पल्स उत्पन्न करने के लिए मैग्नेटोस्ट्रिक्टिव सामग्री से बने वेवगाइड तार होता है। यह पल्स एक निश्चित गति पर वेवगाइड तार के साथ वापस प्रेषित होता है और पता लगाने के तंत्र द्वारा पता लगाया जाता है। पल्स करंट और टॉर्सनल वेव के बीच समय के अंतर को मापने से, फ्लोट की स्थिति, यानी तरल स्तर की स्थिति, सटीक रूप से निर्धारित की जा सकती है। दो अलग -अलग तरल पदार्थों के बीच सीमा को मापने के लिए पानी के टैंक स्तर गेज एस को भी लागू किया जा सकता है। विस्फोट प्रमाण डिजाइन, खतरनाक स्थितियों के लिए उपयुक्त, बुद्धिमान इलेक्ट्रॉनिक सर्किट डिजाइन वॉल्यूम की गणना कर सकता है; एकमात्र जंगम घटक फ्लोट है, जिसमें बेहद कम रखरखाव होता है

उत्पाद की विशेषताएँ

उत्पाद विवरण

उत्पाद व्यवहार्यता

पानी के टैंक स्तर गेज एस का उपयोग विभिन्न तरल टैंकों जैसे पेट्रोलियम, रासायनिक कच्चे माल भंडारण, औद्योगिक प्रक्रियाओं, जैव रसायन, चिकित्सा, भोजन और पेय, टैंक फार्म प्रबंधन, और गैस स्टेशनों पर भूमिगत इन्वेंट्री जैसे तरल स्तर के नियंत्रण के लिए किया जाता है। वे बांध के जल स्तर, जलाशय के जल स्तर और सीवेज उपचार की भी निगरानी करते हैं।

चिपचिपा मीडिया को मापने में असमर्थ

प्रमाणपत्र

12 महीने की वारंटी अवधि; आजीवन रखरखाव मुक्त
