तीन-प्रभाव अमोनियम सल्फेट वाष्पीकरण स्वचालित नियंत्रण ट्यूनिंग फोर्क डेंसिटोमीटर का अनुप्रयोग

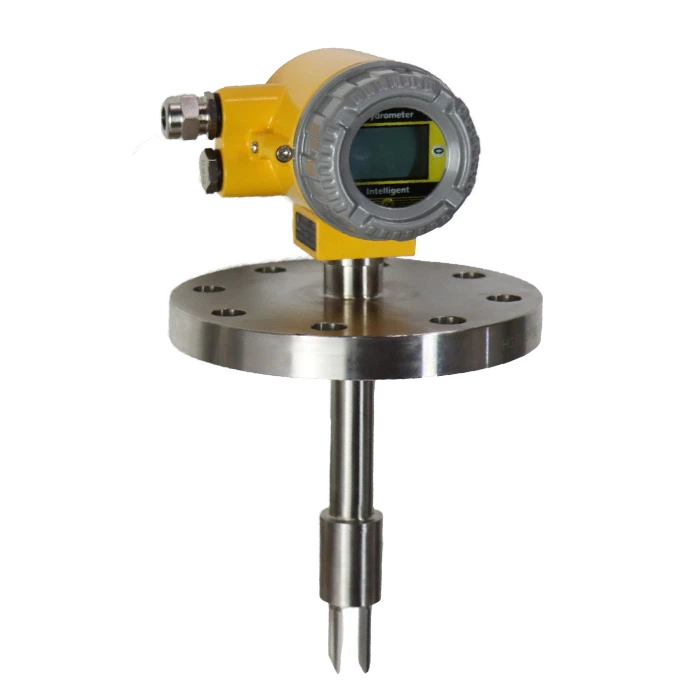

ठोस-तरल अनुपात सामग्री और तरल के घनत्व की माप पर आधारित है, जो निष्कर्ष की गणना के लिए कुछ भौतिक मात्रा संबंधों द्वारा पूरक है। उदाहरण के लिए, एक ट्यूनिंग फ़ोर्क डेंसिटोमीटर। यह एक तरल में कंपन होने पर एक छोटे द्रव्यमान ट्यूनिंग कांटा की प्राकृतिक आवृत्ति में परिवर्तन का उपयोग करके तरल घनत्व को मापता है। ट्यूनिंग कांटा सीधे एक पाइपलाइन पर स्थापित किया जाता है, और कंपन आवृत्ति को नियंत्रित करने और ट्यूनिंग कांटा की अनुनाद आवृत्ति को सत्यापित करने के लिए एक माइक्रोप्रोसेसर का उपयोग किया जाता है, और आवृत्ति को घनत्व मान में परिवर्तित किया जाता है। यह ध्यान देने योग्य है कि घनत्व मीटर को ऐसी स्थिति में रखा जाना चाहिए जो सामग्री के घनत्व को तुरंत चिह्नित कर सके। माप त्रुटियों को कम करने के लिए इसे डिस्चार्ज पाइप के बाद निरंतर प्रवाह दर वाले सीधे पाइप अनुभाग में रखने की अनुशंसा की जाती है। स्थापित करते समय, क्रॉस टॉक जांच का उद्घाटन क्षैतिज विमान के लंबवत होना चाहिए, जिससे बुलबुले के ऊपरी निर्वहन और तलछट के निचले निर्वहन की सुविधा मिल सके। यदि आवश्यक हो, तो एक सामग्री फ्लशिंग लाइन स्थापित की जानी चाहिए, और माप को प्रभावित करने वाली अशुद्धियों और गैस संचय से बचने के लिए जांच को नियमित रूप से साफ किया जाना चाहिए।
