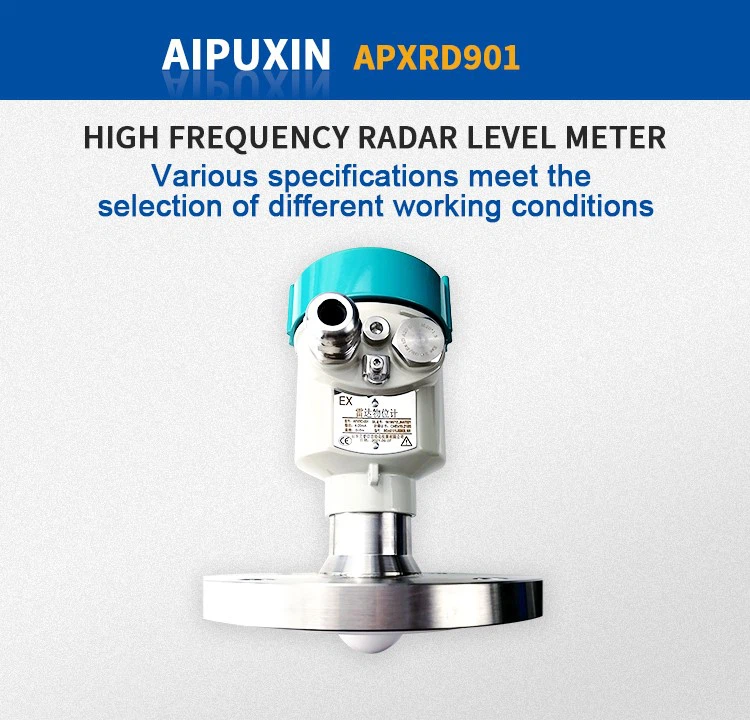

80GHZ उच्च आवृत्ति रडार स्तर मीटर

जांच भेजें

विवरण

विस्फोट-प्रूफ बाड़े सहित सीडब्ल्यू डॉपलर रडार, एक फोकस पहचान सेंसर, एक सार्वभौमिक संयुक्त, एक उच्च दबाव निकला हुआ किनारा, एक उच्च-तापमान उच्च दबाव सीलिंग रिंग, एक उच्च-तापमान गर्मी अपव्यय प्रणाली, एक एंटी डस्ट आसंजन के साथ जुड़ा हुआ है। वापस पर्सिंग सिस्टम, एक ट्रांसमिशन और अधिग्रहण प्रवर्धन मॉड्यूल, और एक रूपांतरण बुद्धिमान ट्रांसमिशन यूनिट। सेंसर एक तुरही प्रकार का सेंसर है, विस्फोट-प्रूफ रडार स्तर मीटर न केवल लंबी दूरी को मापता है और उच्च सटीकता है, बल्कि उच्च तापमान, उच्च तापमान, उच्च धूल और उच्च दबाव वाले चिपचिपा मीडिया को मापने के लिए उपयुक्त है। इसमें दो वायर सिग्नल आउटपुट, एनर्जी-सेविंग, माइक्रो पावर की खपत और उच्च-प्रदर्शन हॉर्न टाइप सेंसर है, जो मापा माध्यम के औसत या सटीक ऊंचाई मूल्य को सटीक रूप से माप सकता है। एंटी डस्ट आसंजन और बैक ब्लोइंग सिस्टम विस्फोट-प्रूफ रडार स्तर मीटर के दीर्घकालिक और स्थिर ऑनलाइन माप सुनिश्चित कर सकते हैं।

तकनीकी मापदण्ड

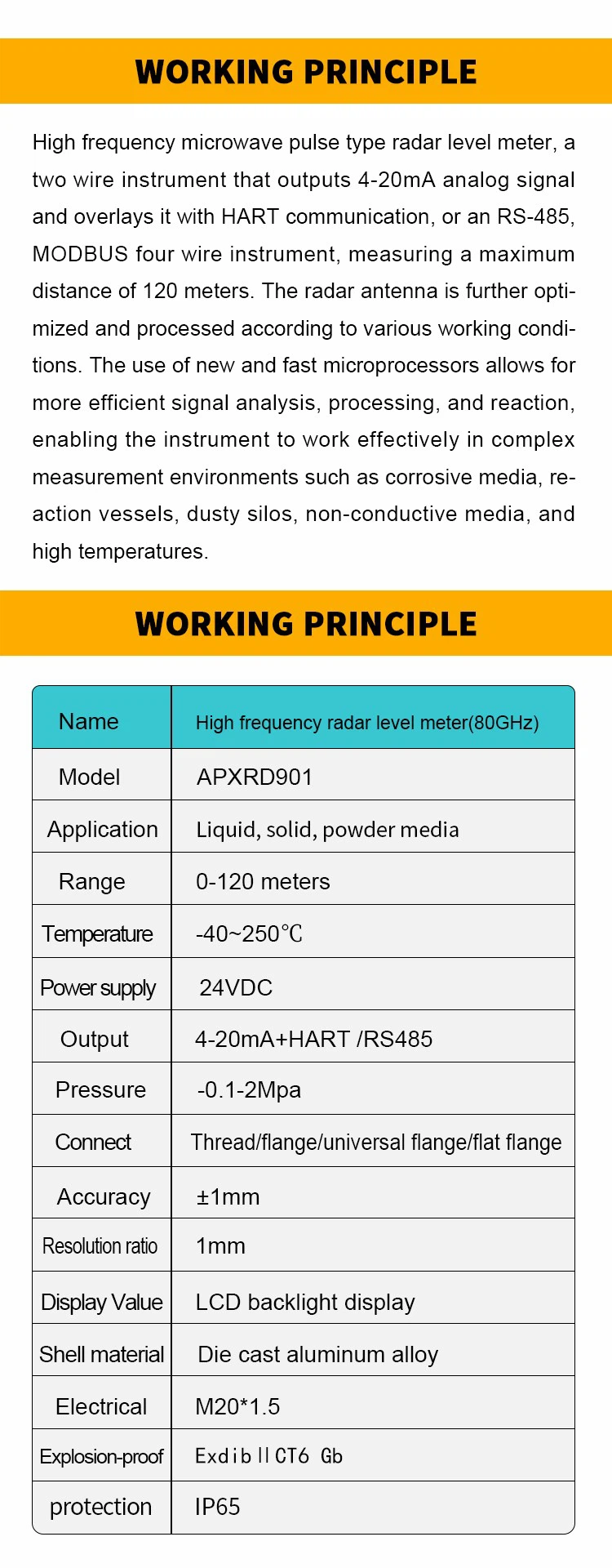

काम के सिद्धांत

सीडब्ल्यू डॉपलर रडार, एक दो वायर इंस्ट्रूमेंट जो 4-20 एमए एनालॉग सिग्नल को आउटपुट करता है और इसे हार्ट संचार के साथ ओवरले करता है, या एक आरएस -485, मोडबस फोर वायर इंस्ट्रूमेंट, 120 मीटर तक की अधिकतम दूरी को मापता है। रडार एंटीना को विभिन्न कामकाजी परिस्थितियों के अनुसार आगे अनुकूलित और संसाधित किया जाता है। नए और तेज माइक्रोप्रोसेसर्स का उपयोग अधिक कुशल सिग्नल विश्लेषण, प्रसंस्करण और प्रतिक्रिया को सक्षम करता है, सीडब्ल्यू डॉपलर रडार को संक्षारक मीडिया, प्रतिक्रिया जहाजों, धूल भरे सिलोस, गैर-प्रवाहकीय मीडिया और उच्च तापमान जैसे जटिल माप वातावरण में प्रभावी ढंग से काम करने में सक्षम बनाता है।

उत्पाद विवरण

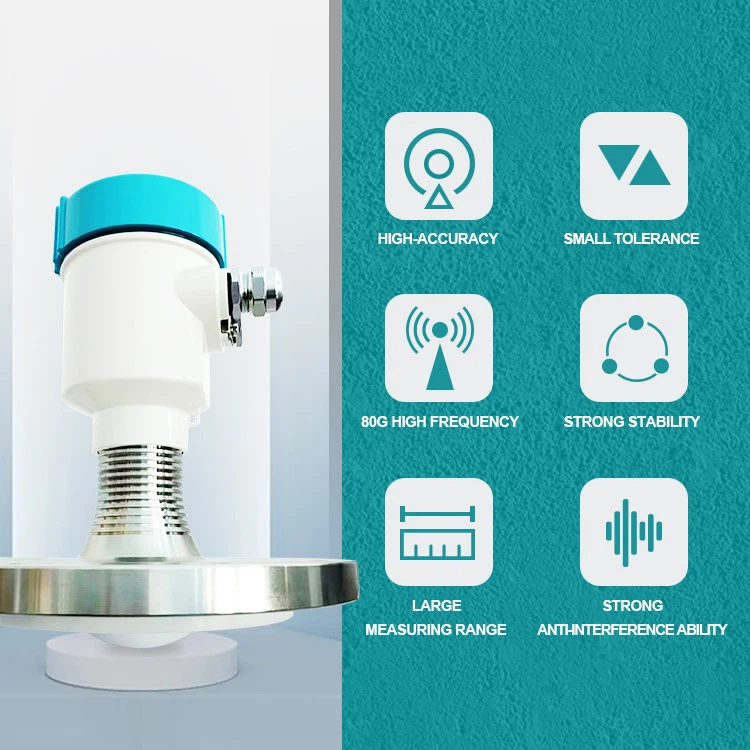

विशेषताएँ

1। छोटे बीम कोण, केंद्रित ऊर्जा, मजबूत विरोधी हस्तक्षेप क्षमता, माप सटीकता और विश्वसनीयता में बहुत सुधार;

2। एंटीना आकार छोटा और स्थापित करने में आसान है;

3। माप अंधा स्थान छोटा है और माप प्रभाव भी छोटे डिब्बे के लिए अच्छा है;

4। सीडब्ल्यू डॉपलर रडार की तरंग दैर्ध्य छोटा है, जिससे यह छोटे कण सामग्री के स्तर को मापने के लिए अधिक उपयुक्त है;

5। गैर संपर्क माप, कोई पहनने, कोई प्रदूषण नहीं;

6। सीडब्ल्यू डॉपलर रडार के आउटपुट सिग्नल को (4-20) एमए/हार्ट टू वायर सिस्टम, फोर वायर सिस्टम, या आरएस 485/मोडबस प्रोटोकॉल से चुना जा सकता है, जिसमें चार वायर सिस्टम पावर सप्लाई 12VDC के रूप में कम है।

उत्पाद व्यवहार्यता

सीडब्ल्यू डॉपलर रडार तरल पदार्थ, स्लरीज़ और कणों के स्तर के गैर-संपर्क निरंतर माप के लिए उपयुक्त है, और बड़े तापमान और दबाव परिवर्तनों के लिए उपयुक्त है; उन स्थितियों में जहां अक्रिय गैसें और वाष्पशील मौजूद हैं।

माप विधि माइक्रोवेव दालों का उपयोग करती है और औद्योगिक आवृत्ति बैंड रेंज के भीतर सामान्य रूप से काम कर सकती है। बीम ऊर्जा कम है और मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना, विभिन्न धातु और गैर-धातु वाले कंटेनरों या पाइपलाइनों में स्थापित किया जा सकता है।

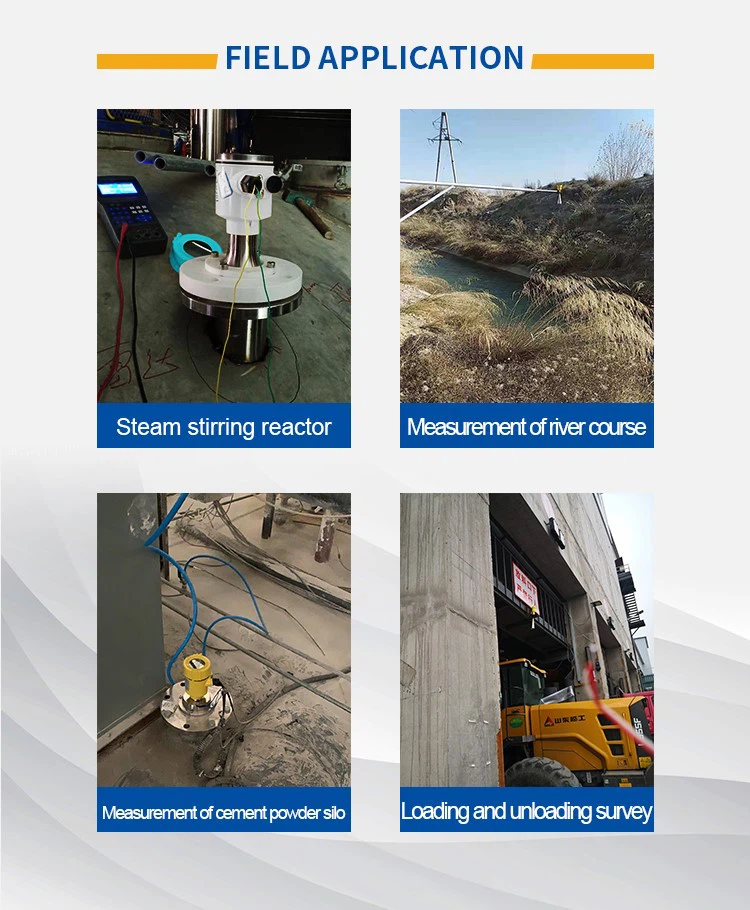

सीडब्ल्यू डॉपलर रडार को पाउडर, ठोस, एसिड और क्षार, टैंक सामग्री, रासायनिक टैंक माप, कोयला पाउडर सीमेंट माप, तेल टैंक पावर प्लांट माप, और संक्षारण दवा उद्योग माप के नदी का पता लगाने के लिए लागू किया जाता है।

स्थापना निर्देश

स्थापित दूरी (1) दीवार से स्थापित शॉर्ट पाइप की बाहरी दीवार तक:

टैंक की दीवार से टैंक व्यास के 1/6 की दूरी पर, न्यूनतम दूरी 200 मिमी है।

फ़ीड इनलेट (4) के ऊपर स्थापित नहीं किया जा सकता है।

इसे केंद्र की स्थिति (3) में स्थापित नहीं किया जा सकता है। यदि केंद्र में उच्च-सटीक साइलो रडार स्तर मीटर स्थापित किया जाता है, तो यह कई झूठी गूँज उत्पन्न करेगा, और हस्तक्षेप गूँज सिग्नल हानि का कारण होगा।

प्रमाणपत्र

12 महीने की वारंटी अवधि; आजीवन रखरखाव मुक्त
